AFHシリーズ（ファンモータ搭載ヒートシンクシリーズ）
高さ10mmのファンモーターを付属させた 強制空冷ヒートシンク。
12V・5V。カスタムオーダー製品。
Renewal
New Model ヒートシンクAFH2824FTS

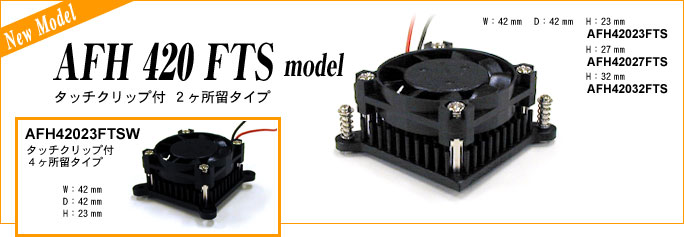

New Model ヒートシンクAFH5023FTS・同シリーズ

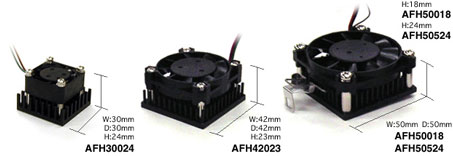

モデル W×D（mm） H*（mm） 図面（PDF） 推奨固定金具
AFH2824FTS [NEW] 28×28 24 afh2824fts-5v12v.pdf タッチクリップ
AFH30024 30×30 24 afh30024.pdf 専用金具無し、接着剤もしくは両面テープ仕様
AFH4212FTS [RE] 42×42 11.4 afh4212fts.pdf タッチクリップ
AFH4212FTSW [RE] afh4212ftsw.pdf
AFH42023 42×42 23 afh42023.pdf 専用金具無し、接着剤もしくは両面テープ仕様
AFH42023FTS 42×42 23 afh42023fts.pdf タッチクリップ
AFH42027FTS 27 afh42027fts.pdf
AFH42032FTS 32 afh42032fts.pdf
AFH42023FTSW 23 afh42023ftsw.pdf
AFH3CX5050FTS [RE] 50×50 9.4 afh3cx5050fts.pdf タッチクリップ
AFH5018C 50×50 18 afh5018c.pdf ミラクルクリップ（MC5069-001、MC5069-002、MC5069-003、MC5069BGA）
AFH5022C 22 afh5022c.pdf
AFH5027C 27 afh5027c.pdf
AFH5032C 32 afh5032c.pdf
AFH5012FTS [RE] 53×53 11.4 afh5012fts.pdf タッチクリップ
AFH5018FTS [NEW] 18 afh5018fts.pdf
AFH5023FTS [NEW] 23 afh5023fts.pdf
AFH5027FTS [NEW] 27 afh5027fts.pdf
AFH5032FTS [NEW] 32 afh5032fts.pdf
AFH5037FTS [NEW] 37 afh5037fts.pdf
■H*：ファンモーターを取り付けた際のサイズです。
■シートテープ類は全製品対応します。詳細はACCESSORYのシート・テープ類をご覧ください。
